Unitate de extensie NovoTech Slave pentru termostat de degivrare, 3 ieșiri
Extinde automatizarea NovoTech pentru mai multe circuite
Unitatea NovoTech Slave completează termostatul principal NovoTech Host atunci când instalația de degivrare necesită circuite și conexiuni pentru senzori suplimentari. Extensia dispune de trei ieșiri de comandă a sarcinii și se configurează din unitatea principală, în funcție de zonele și senzorii instalației.
Este potrivită pentru proiecte care includ mai multe suprafețe sau trasee de degivrare: rampe, alei, trepte, acoperișuri, jgheaburi și burlane. Sistemul NovoTech permite integrarea a până la 8 unități Slave cu o unitate Host.
Necesită o unitate principală NovoTech Host compatibilă. Slave este o extensie a sistemului, nu un termostat autonom cu ecran și reglaj local al temperaturii.
Ce conține pachetul

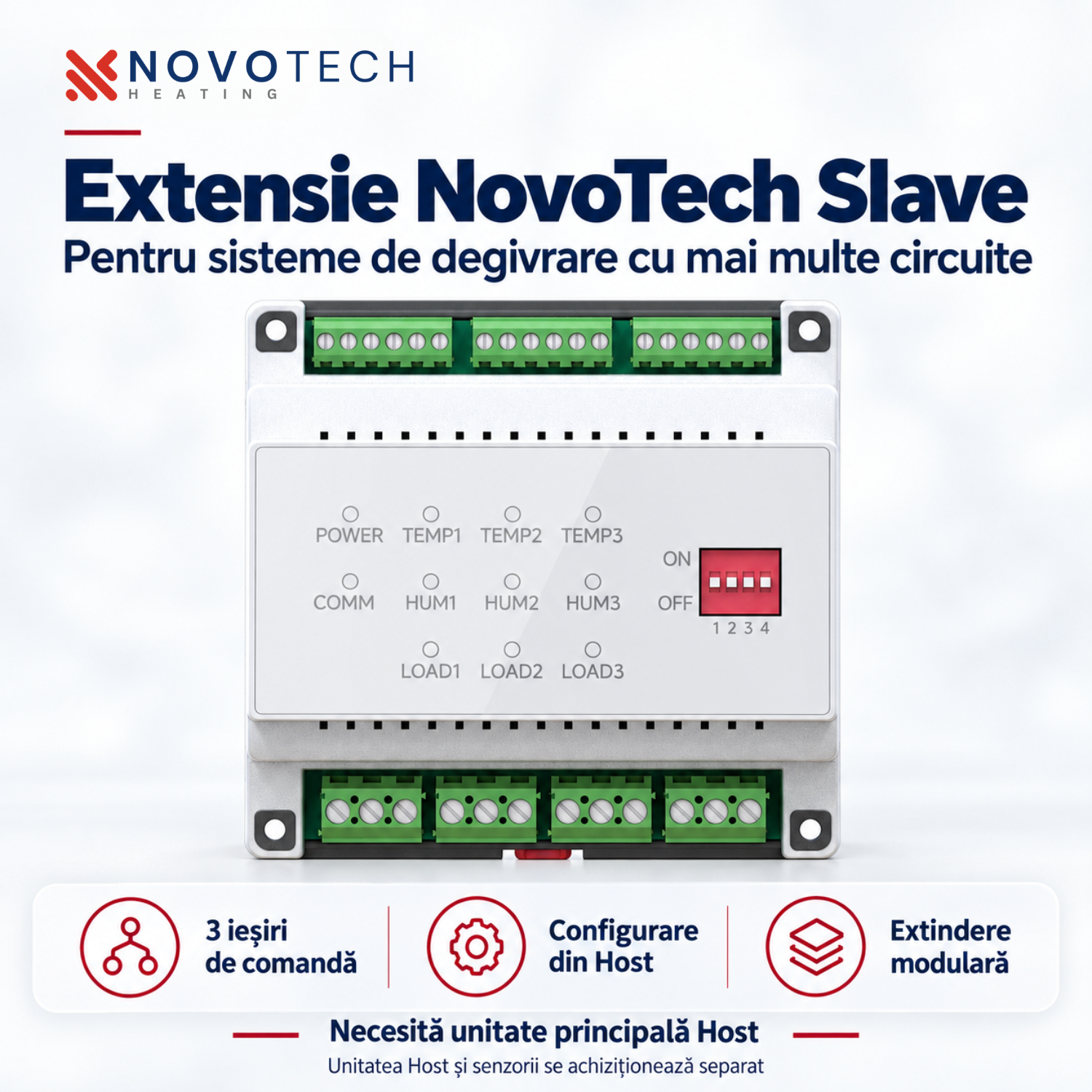

- 1 unitate de extensie NovoTech Slave, cu indicatoare LED și selector de adresă.
Unitatea Host, senzorii, cablurile încălzitoare, contactoarele, protecțiile și accesoriile de montaj se achiziționează separat, în funcție de proiect.
Avantajele extensiei NovoTech Slave
- Trei ieșiri suplimentare de comandă – pentru integrarea unor circuite noi în sistemul de degivrare.
- Trei grupuri de conexiuni pentru senzori – permit configurarea extensiei în funcție de aplicație și de senzorii utilizați.
- Configurare din unitatea Host – parametrii senzorilor și ai controlului sarcinii se gestionează din interfața principală.
- Indicatoare LED dedicate – permit urmărirea alimentării, temperaturii, umidității, stării ieșirilor și comunicării cu unitatea principală.
- Semnalizarea erorilor – indicatoarele ajută la identificarea problemelor de senzor sau de comunicare descrise în manual.
- Extindere modulară a instalației – adaugi unitățile necesare proiectului, în limita a 8 extensii pentru o unitate Host.
Cum se integrează în sistem
Unitatea Slave se conectează și se configurează împreună cu unitatea principală Host, conform schemei din manual. Selectorul de pe carcasă permite stabilirea adresei extensiei, iar din meniul Host se configurează parametrii corespunzători acesteia.
În funcție de proiect, senzorii se conectează la extensie, iar ieșirile acesteia comandă circuitele de încălzire. La sarcini mai mari decât limita admisă pentru o ieșire, comanda se realizează prin contactoare sau relee de putere dimensionate corespunzător.
O zonă de automatizare poate include unul sau mai multe circuite de putere. Împărțirea pe zone, ieșiri și senzori trebuie stabilită după configurația instalației, astfel încât circuitele să fie comandate după condițiile relevante pentru fiecare zonă.
Ce senzori se folosesc
| Aplicație | Configurația de senzori |
|---|---|
| Alei, rampe, trepte și suprafețe exterioare | GSSG – detectează temperatura și umiditatea |
| Acoperișuri, jgheaburi și burlane | GSSR pentru umiditate, împreună cu CSSB pentru temperatura exterioară |
Senzorii se achiziționează separat. Alegerea, numărul și amplasarea lor depind de zonele controlate și de condițiile reale ale proiectului.
Capacitate electrică și montaj

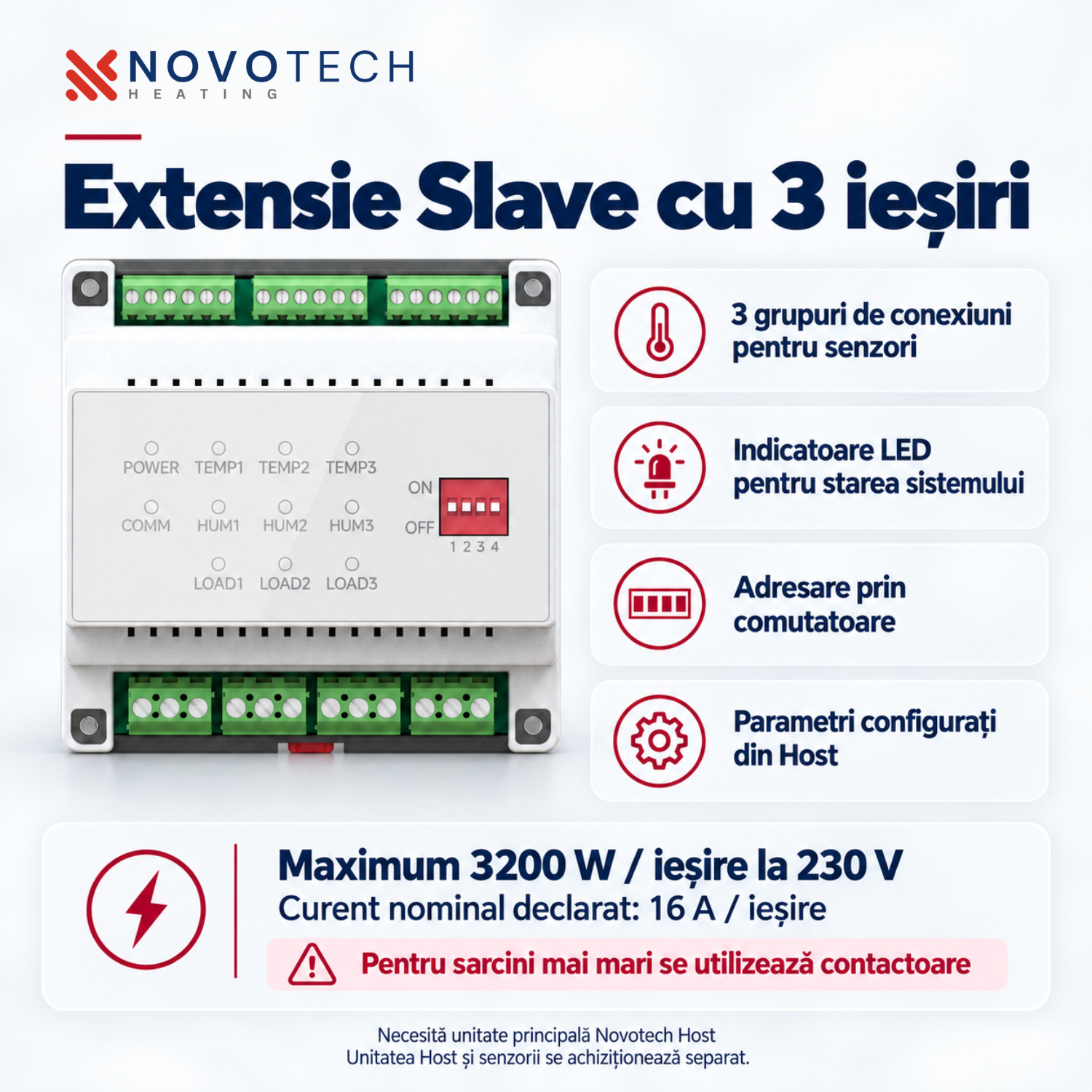

Pentru fiecare ieșire, manualul indică 16 A și maximum 3200 W la 230 V. Se respectă ambele limite declarate. Conectarea mai multor cabluri la aceeași ieșire se verifică după suma puterilor acestora.
De exemplu, un cablu NovoTech XLPO de 100 m are 3000 W și se încadrează în limita de putere a unei ieșiri. Un cablu de 150 m are 4500 W și necesită comandă prin contactor sau releu de putere adecvat. Extensia adaugă ieșiri, fără să mărească limita fiecărei ieșiri individuale. Ieșirile nu se leagă în paralel pentru a obține o putere mai mare.
Unitatea se instalează într-un tablou sau într-o incintă protejată, respectând temperatura sa de funcționare de 0…+50°C. Conectarea, configurarea și alegerea protecțiilor se realizează de un electrician autorizat. Circuitele de încălzire se prevăd cu protecție diferențială de maximum 30 mA, protecție la supracurent și conductor de protecție PE, conform proiectului instalației.
Specificații tehnice
| Caracteristică | Detalii |
|---|---|
| Tip produs | Unitate de extensie pentru automatizarea degivrării |
| Brand | NovoTech |
| Configurație de utilizare | Împreună cu unitatea principală NovoTech Host |
| Ieșiri de comandă a sarcinii | 3 |
| Conexiuni pentru senzori | 3 grupuri, conform schemei de conectare |
| Limită declarată pentru fiecare ieșire | 16 A; maximum 3200 W la 230 V |
| Alimentare unitate | 90–230 V AC, 50/60 Hz |
| Interfață locală | Indicatoare LED și selector de adresă cu 4 comutatoare |
| Configurare | Din unitatea Host, cu adresarea extensiei conform manualului |
| Reglaj temperatură în meniul Slave | −10…+10°C |
| Compensarea temperaturii | −9…+9°C |
| Senzori compatibili | GSSG; combinația GSSR + CSSB |
| Extensii acceptate de sistem | Până la 8 unități Slave pentru o unitate Host |
| Temperatură de funcționare a unității | 0…+50°C |
| Dimensiuni Slave | 89,5 × 90 × 47 mm |
| Material carcasă | PC + ABS |
Întrebări frecvente
Poate funcționa fără termostatul principal?
Pentru configurația de degivrare descrisă, unitatea Slave se utilizează împreună cu Host. Nu înlocuiește unitatea principală și nu oferă un ecran sau un buton pentru reglarea locală a temperaturii.
Unitatea Slave este inclusă în kiturile pentru alei sau acoperiș?
Nu. Este o extensie opțională, comercializată separat, care se adaugă atunci când proiectul necesită circuite sau conexiuni pentru senzori suplimentari.
Sunt incluși senzorii?
Nu. Se aleg separat, după aplicație: GSSG pentru suprafețe exterioare sau GSSR împreună cu CSSB pentru acoperișuri și sisteme pluviale.
Cele trei ieșiri pot alimenta un singur cablu de putere mare?
Ieșirile nu se conectează în paralel pentru a însuma capacitatea lor. Pentru un cablu sau un grup de cabluri care depășește 3200 W pe o ieșire se utilizează un contactor sau un releu de putere dimensionat corespunzător.
Câte extensii pot adăuga?
Manualul permite configurarea a până la 8 unități Slave pentru o unitate Host. Numărul necesar se stabilește după circuitele, senzorii și zonele instalației.
Extinde sistemul în funcție de proiect
Pentru alegerea numărului de extensii și configurarea circuitelor de degivrare, contactează echipa tehnică la 0749 233 233 sau contact@incalzire-perfecta.ro.
